Python 활용 #1: 선형 보간법 (linear interpolation) 을 구현해 보자. (야 너도 Python 코딩 할 수 있어! #1) (2020.12.25.)

Python 활용 #1: 선형 보간법 (linear interpolation) 을 구현해 보자.



결과 값



사용 Python platform: Python IDLE 3.8.3
사용 개념들: x=[], range(), len(), def, for ... loop, if ... else, and, in





목차

1. Motivation

2. 목표: x 가 1과 9 사이에 위치할 때, 즉 $1<x_0<9$ 일 경우, 이 $x_0$에 해당되는 $(x_0,y_0)$ 의 근사값을 계산해 보자.

Step 3. Python 을 가동하여 list x, list y, list slope, list y_intercept 를 생성하자.

Step 4. 목표 수정: 가정을 하나 더 추가하자. (0,0) 값을 추가하자. x 가 0(포함) 과 9(포함) 사이에 위치할 때, 이 x 값에 해당되는 $(x_0,y_0)$ 의 근사값을 계산하자.

Step 5. slope_generator 라는 함수(function) 을 생성하자.

Step 6. slope_generator 함수를 이용하자. 주어진 x=(1, 4, 9), y=(3, 8, 14)을 사용한다.
Step 7. y_intercept_generator 라는 함수를 생성하자. x 구간별로 y=mx+b 직선의 그래프에서 어떤 y절편 값 b을 사용할 것인지 수식화하자.
Step 8. Interpolation 에 적용할 x1 값들이 x=[1,4,9] 중 어느 구간에 속하는지 계산하자. 함수 location_check를 만든다.

Step 9. 테스팅할 x1 리스트와 x1 리스트에 해당되는 x1_in_x 리스트를 감안하여 x1 리스트에 해당되는 y_interpolated 리스트를 계산하자.





본문

Step 1. Motivation

가정1: 위 table 과 같이 순서쌍 (x,y) 값들이 주어졌다고 가정하자.

(order가 0에서부터 시작하는 이유: Python은 순서를 셀 때, 1이 아니라 0부터 센다고 한다.)





Step 2. 목표: x 가 1과 9 사이에 위치할 때, 즉 $1<x_0<9$ 일 경우, 이 $x_0$에 해당되는 $(x_0,y_0)$ 의 근사값을 계산해 보자.

즉, 일종의 interpolation 계산이다.





추가 가정들:

가정2: x와 y간 함수가 존재한다고 가정하자. $f(x)=y$



가정3: 함수 f(x)는 x의 구간별로 함수가 적용되고, 각 구간별 f(x)는 직선의 방정식(linear equation)으로 표현할 수 있다.

$\{\begin{array}{cc}1⩽x⩽4,& f(x)=m_1\ast x+b_1\\ 4⩽x⩽9,& f(x)=m_2\ast x+b_2\end{array}$



조금 일반적으로 표현하자면,

$forx\in (x_i,x_{i+1})andi=0,1,2\mathrm{\exists }g(x)whereg(x)=f(x)$



f(x) 함수는 선형 함수로 가정하고 $f(x)=mx+b$

m은 $(x_i,y_i),(x_{i+1},y_{i+1})$를 이용해 정의한다: $m=\frac{y_{i+1}-y_i}{x_{i+1}-x_i}$



직관적으로/시각적으로 표현하자면:

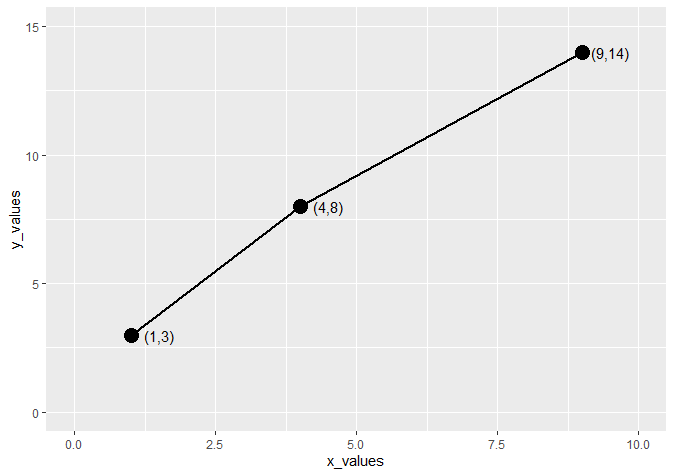

순서쌍 (x,y) 간 아래와 같은 선형(linear) 관계가 성립한다고 가정하자.

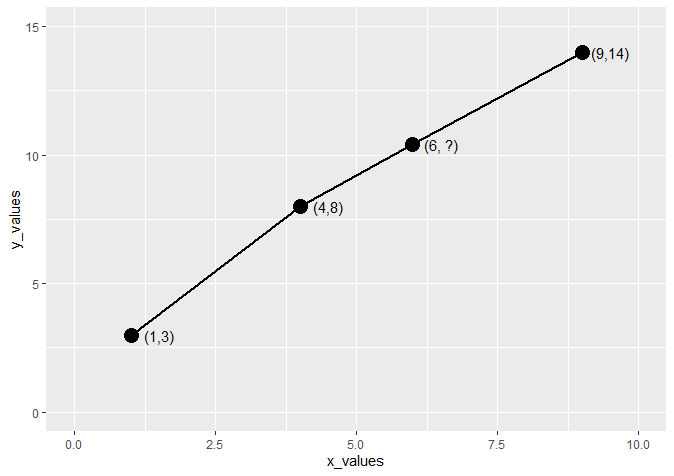

$x_0=6$ 으로 가정하자. f(6) 의 근사값을 계산해 보자.





Step 3. Python 을 가동하여 list x, list y, list slope, list y_intercept 를 생성하자.



이번 예제에서 나는 Python 3.8.3 IDLE 을 사용하였다.

x=[1,4,9] # x 값들을 입력한다.

y=[3,8,14] # y 값들을 입력한다.



>> len(x) =3

#즉, list x 의 길이는 3으로 출력된다. list y도 마찬가지.



지금까지 입력된 값들을 matrix로 표현하면,



$x=\left[\begin{array}{c}1\\ 4\\ 9\end{array}\right]$

$y=\left[\begin{array}{c}3\\ 8\\ 14\end{array}\right]$



$matrixA=\left[\begin{array}{cc}1& 3\\ 4& 8\\ 9& 14\end{array}\right]$





기울기 list 와 y 절편 list를 위한 list를 생성하자.

일단, list의 값들은 0으로 부여하자.

x matrix 의 길이만큼 slope list 와 y 절편 (y-intercept) list를 생성하자.



slope = [0 for n in (range(0, len(x)))]       # x matrix 길이만큼 slope matrix를 생성
y_intercept = [0 for n in (range(0, len(x)))]       # x matrix 길이만큼 y_intercept matrix를 생성



설명: range(0:3) 은 0부터 (0포함) 3까지의 숫자 범위에 속하는 정수(integer)들의 집합을 나타낸다.

즉,  $[0,3)$ 구간에 속하는 interger 이므로 range(0:3) = {0, 1, 2} 가 된다.



Python에서 표현해 보면,

list(range(0,3))

>>> [0, 1, 2]



내친김에 다른 예제도 시험해 보자.

list(range(-1,4))

>>> [-1, 0, 1, 2, 3]



list(0 for n in (range(0,3))) 을 설명해보자.

n in range(0,3)은 n in [0,1,2] 이라는 의미이며,

0 for n in [0, 1, 2] 은

n = 0 일때 list의 0번째 값을 0으로 설정하고,

n = 1 일때, list의 1번째 값을 0으로 설정하고,

n = 2 일때 list의 2번째 값을 0으로 설정하라는 의미이다.



즉, list(0 for n in (range(0,3))) = [0,0,0] 이 된다.

y_intercept 도 마찬가지의 논리로, [0,0,0] 이 되겠다.



$slope=\left[\begin{array}{c}0\\ 0\\ 0\end{array}\right]$

$y_{i}ntercept=\left[\begin{array}{c}0\\ 0\\ 0\end{array}\right]$



지금까지 입력된 값들을 matrix로 표현하면,

$\left[\begin{array}{cccc}1& 3& 0& 0\\ 4& 8& 0& 0\\ 9& 14& 0& 0\end{array}\right]$

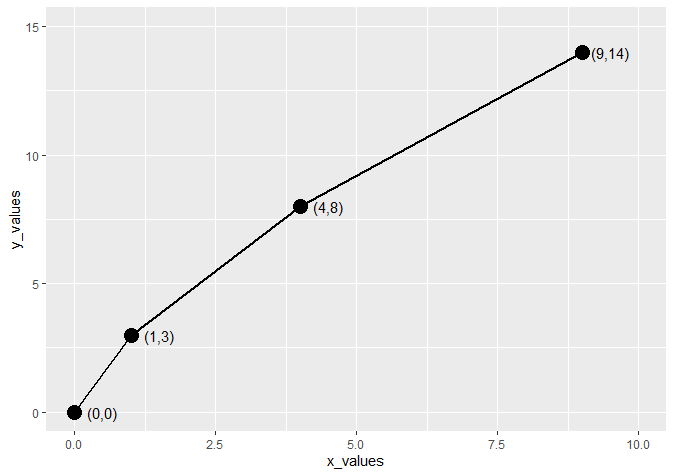

Step 4. 가정을 하나 더 추가하자. (0,0) 값을 추가하자.



Step 5. slope_generator 라는 함수(function) 을 생성하자. x 구간별로 y=mx+b 직선의 그래프에서 어떤 기울기값 m을 사용할 것인지 수식화하자.



f(x) 함수는 선형 함수로 가정하고 $f(x)=mx+b$

m은 $(x_i,y_i),(x_{i+1},y_{i+1})$를 이용해 정의한다: $m=\frac{y_{i+1}-y_i}{x_{i+1}-x_i}$

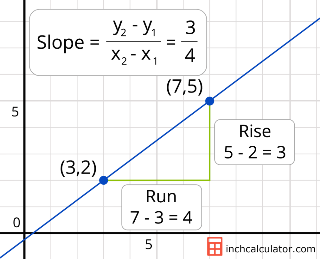

아래 그림을 참고하면 이해가 더 잘 될 것이다.

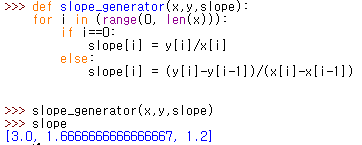

def slope_generator(x,y,slope):
    for i in (range(0, len(x))):
        if i==0:
            slope[i] = y[i]/x[i]
        else:
            slope[i] = (y[i]-y[i-1])/(x[i]-x[i-1])





Step 6. slope_generator 함수를 이용하자. 주어진 x=(1, 4, 9), y=(3, 8, 14)을 사용한다.



slope_generator(x,y,slope)

slope
>>> [3.0, 1.6666666666666667, 1.2]







출력값 설명

$0\le x\le 1$ 일 경우, linear interpolation $y=f(x)=mx+b$ 에 쓰일 기울기 m 의 값은 3

$1<x\le 1$ m 값은 1.666...

$4<x\le 9$ m 값은 1.2





Step 7. y_intercept_generator 라는 함수를 생성하자. x 구간별로 y=mx+b 직선의 그래프에서 어떤 y절편 값 b을 사용할 것인지 수식화하자.



(x, y) 값과 m 값이 주어질 경우, y = mx + b 등식에서 y - mx = b가 계산된다. 이를 이용하자.

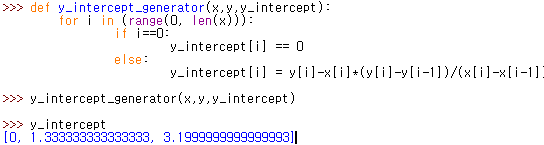

def y_intercept_generator(x,y,y_intercept):
    for i in (range(0, len(x))):
        if i==0:
            y_intercept[i] == 0
        else:
            y_intercept[i] = y[i]-x[i]*(y[i]-y[i-1])/(x[i]-x[i-1])



y_intercept_generator(x,y,y_intercept) #y 절편값들을 출력해보자







출력값 설명

$0\le x\le 1$ 일 경우, linear interpolation $y=f(x)=mx+b$ 에 쓰일 y-intercept b 의 값은 0

$1<x\le 4$ 일 경우, linear interpolation $y=f(x)=mx+b$ 에 쓰일 y-intercept b 의 값은 1.3333....

$4<x\le 9$ 일 경우, linear interpolation $y=f(x)=mx+b$ 에 쓰일 y-intercept b 의 값은 3.1999...





Step 8. Interpolation 에 적용할 x1 값들이 x=[1,4,9] 중 어느 구간에 속하는지 계산하자. 함수 location_check를 만든다.



테스트 할 x 값을 x1으로 지정하자.

x1=[0, 0, 0.5, 0.7, 0.3, 2, 1.3, 6, 7, 8, 8.3, 8.999]



x1의 값이 x=[1,4,9] 중 어느 구간에 속하는지 결과값을 저장할 x1_in_x 을 만든다.

x1_in_x 의 길이 = x1의 길이가 되어야 한다.

x1_in_x = [0 for n in (range(0, len(x1)))]



결과값들을 확인해 보자

>>> x1_in_x
[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]



>>> len(x1) == len(x1_in_x)
True



함수 location_check를 정의하자.

목표: x1의 값이 x=[1,4,9]의 구간 중

$x\le 1$ 에 속하는가? 속한다면 결과값으로 1을 부여한다.

$1<x\le 4$ 에 속하는가? 속한다면 결과값으로 4를 부여한다.

$4<x\le 9$ 에 속하는가? 속한다면 결과값으로 9를 부여한다.

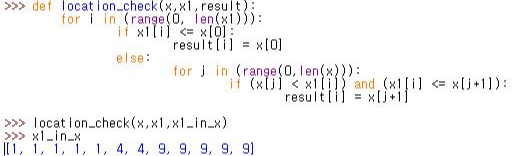

def location_check(x,x1,result):
    for i in (range(0, len(x1))):
        if x1[i] <= x[0]:
            result[i] = x[0]
        else:
            for j in (range(0,len(x))):
                if (x[j] < x1[i]) and (x1[i] <= x[j+1]):
                    result[i] = x[j+1]



함수가 정의되었으니, 주어진 x 값들과 x1값들로  x1_in_x를 계산해보자.

location_check(x,x1,x1_in_x)



값을 출력해 보자

>>> x1_in_x
[1, 1, 1, 1, 1, 4, 4, 9, 9, 9, 9, 9]





적절하게 계산이 되는 것 같다.





Step 9. 테스팅할 x1 리스트와 x1 리스트에 해당되는 x1_in_x 리스트를 감안하여 x1 리스트에 해당되는 y_interpolated 리스트를 계산하자.



$y_1=m\ast x_1+b$ 수식에서, x_1에 해당되는 x 구간을 찾고, 해당 x 구간의 m 과 b를 사용하여 y를 계산한다.

$x_1\mapsto x\mapsto (m_x,b_x)\mapsto y=x\ast m_x+b_x$



직관적으로 구성해 보자.

x = [1, 4, 9]

slope = [3.0, 1.6666666666666667, 1.2]

y_intercept = [0, 1.333333333333333, 3.1999999999999993]

x1 = [0, 0, 0.5, 0.7, 0.3, 2, 1.3, 6, 7, 8, 8.3, 8.999]



예1 : $x_1=0\mapsto x=0\mapsto (3,0)\mapsto y=0\ast 3+0$

예2 : $x_1=1.3\mapsto x4\mapsto (1.66..,1.33...)\mapsto y=1.3\ast 1.66...+1.33..$

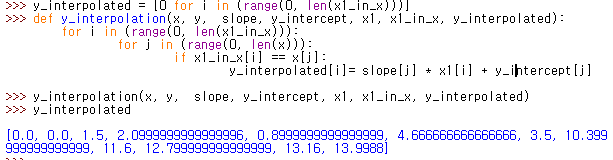

def y_interpolation(x, y,  slope, y_intercept, x1, x1_in_x, y_interpolated):
    for i in (range(0, len(x1_in_x))):
        for j in (range(0, len(x))):
            if x1_in_x[i] == x[j]:
                y_interpolated[i]= slope[j] * x1[i] + y_intercept[j]

y_interpolation(x, y,  slope, y_intercept, x1, x1_in_x, y_interpolated)





x1 list의 값들에 해당되는 y의 근사값을 출력하자

y_interpolated

[0.0, 0.0, 1.5, 2.0999999999999996, 0.8999999999999999, 4.666666666666666, 3.5, 10.399999999999999, 11.6, 12.799999999999999, 13.16, 13.9988]







끝
